CIMR-UC4E
Yaskawa U1000 matriisitaajuusmuuttajat
Verkkoon jarruttava matriisitaajuusmuuttaja ottaa hukkaenergian talteen ja yksinkertaistaa järjestelmärakennetta
Hukkaenergia talteen ja kierrätykseen
Yaskawa U1000 matriisitaajuusmuuttajat ovat täydellisiä ratkaisuja moottorikäyttöihin, joissa energian talteenotolle ja yliaaltojen osuudelle on asetettu tiukat vaatimukset. Tällaisia käyttökohteita ovat esimerkiksi hissit, liukuportaat, LVI-koneet, nostimet, sentrifugit ja monet muut kohteet, joissa moottorijarrutus normaalisti hukataan jarruvastuksiin.
- Induktio- ja kestomoottoreiden tarkka ohjaus kooderin kanssa tai ilman
- Erittäin tehokas vaihtovirtamuunnos
- Automaattinen moottorin tietojen säätö
- Sisäänrakennettu 13-kielinen kokotekstinäppäimistö
U1000 kierrättää hukkaenergian käyttöön ja yksinkertaistaa järjestelmärakennetta.
Case: Vedenkäsittely / vedenpuhdistus

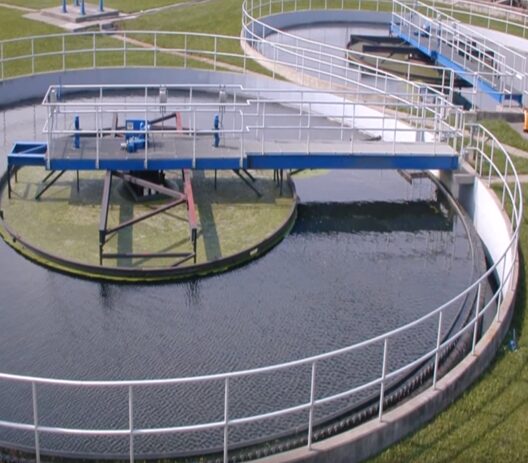

Massachusettsin kunnallinen vedenpuhdistuslaitos tarvitsi uuden taajuusmuuttajaratkaisun, sillä neljän 350 hevosvoiman pumpun vanhat 18‑pulssin taajuusmuuttajat olivat tulleet tiensä päähän. Huono hyötysuhde, harmoniset virrat ja monimutkaiset laitekaapit uhkasivat laitoksen toimintavarmuutta: jos varapumppu ja pääpumpun varapumppu pysähtyisivät sateen aikana, tulppaantunut päälinja voisi nostaa jäteveden kaduille.

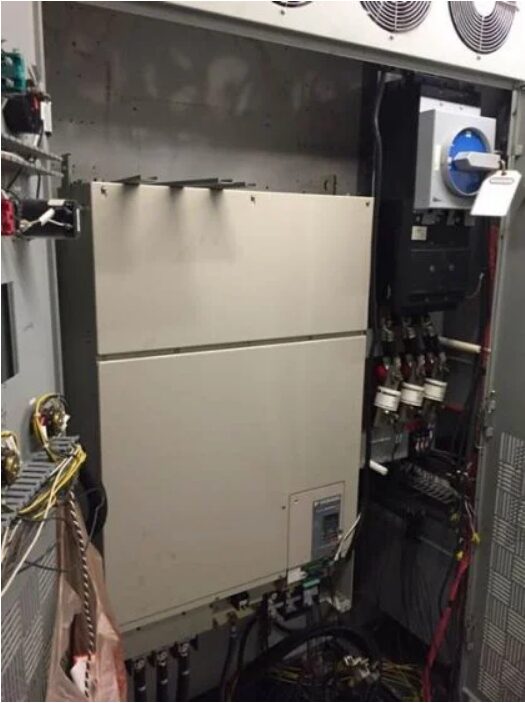

Yaskawan jakelija ehdotti retrofit‑ratkaisua, jossa kaappeihin vaihdettiin kompaktit U1000-matriisitaajuusmuuttajat. U1000 on matalaharmoninen, regeneratiivinen AC–AC‑muunnin, joten suurin osa aikaisemmista komponenteista voitiin poistaa ja olemassa olevaa sulakkeellista kojeistoa voitiin käyttää edelleen.
Ratkaisu täyttää aikaisemman 18‑pulssijärjestelmän harmoniset vaatimukset ja parantaa hyötysuhdetta niin paljon, että jäähdytyspuhaltimet voitiin kytkeä pois päältä. Kaapin uudelleenkäyttö säästi tilaa ja henkilöstö saattoi käyttää samaa ohjauspaneelia. U1000‑ratkaisu maksoi noin puolet uuden 18‑pulssijärjestelmän hinnasta ja on johtanut siihen, että laitos on korvannut useita muita vanhoja taajuusmuuttajia U1000:lla.
Case: Liikenne / Hissit ja rullaportaat
Münchenin kaupunkiliikenne (MVG), joka operoi yli 770 rullaporrasta, etsi energiatehokasta ja paloturvallista ratkaisua. Varsinkin alas menevissä rullaportaissa jarrutusenergia muutettiin perinteisesti lämmöksi vastuksissa, mikä kuormitti jäähdytystä ja vei paljon tilaa.
MVG testasi Yaskawan U1000-matriisitaajuusmuuttajaa, jossa regeneratiivinen yksikkö on integroituna eikä DC‑välikapasitaattoreita tarvita. U1000 palauttaa jarrutusenergian takaisin verkkoon, minimoi harmoniset virrat ja sisältää EMC‑suodattimen, joten ulkoisia suodattimia ei tarvita. Laitteen kompaktin rakenteen ansiosta se saatiin asennettua ahtaisiin ohjauskaappeihin, ja sisäänrakennettu SIL3 STO‑tulo täyttää turvallisuusvaatimukset.
Koekäyttö Fraunhoferstrassen metroasemalla osoitti ratkaisun toimivuuden: energian talteenotto paranee, jarruvastuksia ei tarvita ja verkon laatu säilyy. MVG aloitti U1000‑muuttajien käyttöönoton kaikissa sopivissa rullaportaissa.
Case: Metalliteollisuus / Materiaalinkäsittely

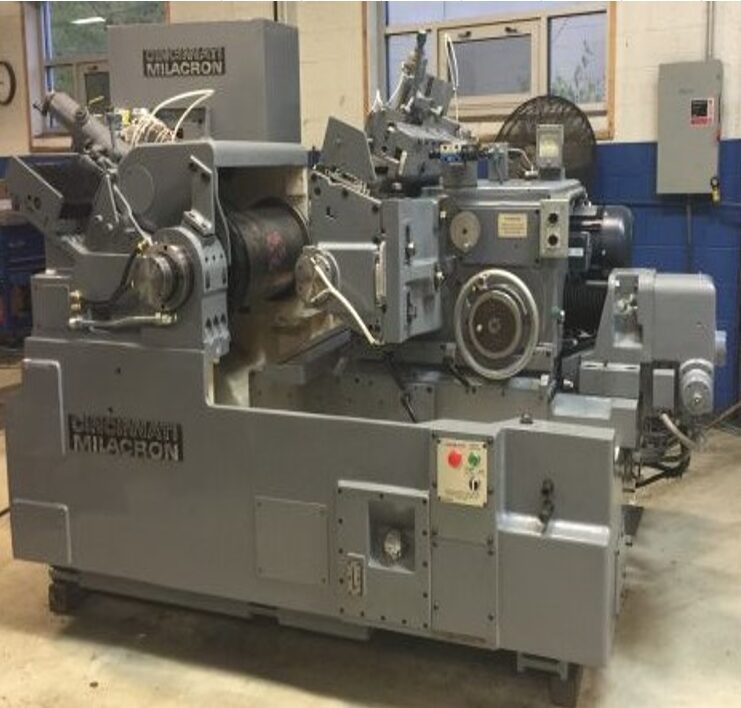

Centerless Grinder Repair –yrityksen terästankojen hiontakoneissa käytettiin tavallisia taajuusmuuttajia ja jarruvastuksia. Laitteet toimivat hyvin lyhyillä tangoilla ja pienellä poistolla, mutta pidemmillä ja raskaammilla tangoilla jarruvastuksen ylikuumeneminen aiheutti ylijännitehäiriöitä ja pitkiä seisokkeja.
Yaskawan valtuutettu kumppani Excel Industrial Electronics korvasi vakiomuuttajat U1000-matriisitaajuusmuuttajilla. U1000:ssä ei ole DC-välipiiriä ja se pystyy syöttämään regeneratiivisen energian suoraan takaisin verkkoon, joten jarruvastus voitiin poistaa.
10 hevosvoiman U1000 ja 5 hevosvoiman hammasvaihdemoottori mahdollistivat suuremman syöttönopeuden ja jatkuvan toiminnan myös raskailla tangoilla; regeneratiivinen energia palautetaan verkkoon eikä muutu lämmöksi.
Tuloksena CGR voi hioa pidempiä tankoja, suurempia massoja ja syvempiä leikkuita (>0,024 in) ilman ylikuormituksia. Asiakkaat ovat saaneet tehokkaampia koneita, parempaa tuottavuutta ja energiansäästöä.
Case: Materiaalinkäsittely / kuljettimet
Eräässä materiaalinkäsittelykohteessa kuljetinjärjestelmä siirsi kuumaa asfalttia tuotantolinjalta varastosäiliöihin. Perinteiset taajuusmuuttajat polttivat jarrutusenergian vastuksissa, mikä hukattiin lämpönä ja kuormitti jäähdytystä.
Kun kuljettimeen asennettiin Yaskawa U1000 ‑matriisimuuttajat, jarrutusenergia voitiin ohjata takaisin verkkoon ja säästää sähkökuluissa yli 1 500 dollaria vuodessa. Lisäksi U1000:n ansiosta ohjauspaneelin koko pieneni noin 70 % verrattuna perinteiseen ratkaisuun, koska erillistä regeneratiivista yksikköä tai jarruvastuksia ei tarvittu.
U1000‑ratkaisun parempi hyötysuhde ja yksinkertaistettu rakenne parantavat kuljetinjärjestelmän käyttöikää ja luotettavuutta, sillä vähemmät komponentit merkitsevät vähemmän vikaantumisia. Seurauksena yritys säästää sekä energiakustannuksissa että huoltokuluissa.
Tekniset tiedot Yaskawa U1000 matriisitaajuusmuuttajat
- Malli: U1000 Standard
- Tyyppi: Matriisimuuttaja
- Tehoalue: 11 A – 930 A
- Täysin regeneratiivinen AC/AC-käyttöyksikkö eli hukkaenergian talteenotto ja kierrätys
- Matalat harmoniset yliaallot laajalla kuormitus- ja nopeusalueella, joten laite rasittaa verkkoa vain vähän
- Lähellä tehokerroin yksi, joten se pienentää energiankulutusta, eliminoi ylimitoitetut muuntajat ja johdotukset
- Kompakti muotoilu, laite sopii pieneen tilaan
- IEEE-519-yhteensopiva (<5% THD)
- Turvatulojen luokitukset (SIL3, PLe, Cat3)
- Oikosulku- ja kestomagneettimoottorin ohjaus
- NK, BV, DNV / GL, ABS, LR, KR, CE, RoHS-sertifikaatit
Yaskawa software
DriveWizard, DriveWorks ja Drive Cloud ovat Yaskawan taajuusmuuttaja-ohjelmia.
