21.05.2007
VEM-uutuus: Moninapainen kestomagneettisynkronimoottori
VEM motors GmbH:n kestomagneettimoottori on yhdistelmä synkroni- ja asynkroniteknologioita
Miksi kestomagneettimoottori?
– mahdollisuus saavuttaa suurempia vääntömomentteja kuin asynkronimoottoreilla
– tyypillinen pyörimisnopeusalue 0 – 600 1/min
– hitausmomentti kuten asynkronimoottorissa
– hyvä ylikuormitettavuus
– pyörimisnopeus- ja paikoitustarkkuus
– ”vaihteeton käyttö”
– yksinkertaisempi asennus ja pienempi tilantarve
– parempi kokonaishyötysuhde
– huoltokustannukset alenevat
– aina ei tarvita takaisinkytkentää
Perustietoa VEM kestomagneetti-synkronimoottorista
Runkokoot IEC 200 – 355
Vääntömomenttialue 7.500 Nm asti
Jännitteille 400, 500 ja 690 VAC
Ilma- tai nestejäähdytys
Staattorin rakenne ja painevalettu roottoripaketti kuten VEM-asynkronimoottoreissa. Oikosulkurenkaiden välejä ohennettu ja alueelle ladottu yksittäisiä magneetteja, jotka on liimattu roottoripakettiin ja varmistettu lasikuitupannalla. Magneettisena aineena käytetään VACODYM 677 HR, Ne-Fe-B (Neodymium-rauta-boori). Aineella on hyvä korroosionkestävyys, se säilyttää erinomaisesti magneettisuutensa ja soveltuu myös kuumiin olosuhteisiin n. 200 °C asti.
– vankka rakenne, perustana VEM-asynkronimoottori
– lisävarusteet kuten VEM-asynkronimoottoreissa
Ohjaus taajuusmuuttajalla
– vakio Vacon NXP -taajuusmuuttaja –”synkronimoottorisovellus”
– jännitteet 400, 500 ja 690 VAC
– lisävarusteet kuten ilmajäähdytteisissä taajuusmuuttajissa
– open loop tai closed loop -säätö
– ohjaus joko ilma- tai nestejäähdytteisellä taajuusmuuttajalla
– kotelointiluokat IP 21, IP 54 tai vieläkin parempi kotelointi lämmönvaihdin-ratkaisulla
– tarvittaessa kojeisto-optiot (esim. etukoje, etukontaktori, dU/dt- tai sini-suodin)

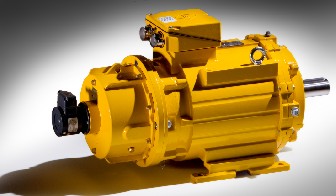

Nestejäähdytteinen kestomagneettimoottori
P21B 225M12 KTY KV IGR KN SMG HW
45 kW, 860 Nm, 500 1/min, 400 V/Y, 60 Hz, IP66 WBK F, B3
