26.10.2010

Planeettavaihde on energiatehokas ratkaisu vaikeisiin käyttöolosuhteisiin ja ahtaisiin tiloihin


26.10.2010


Jos mekaaninen käyttösi on haastava ahtaiden tilojen tai ympäristöolosuhteiden vuoksi, saattaa ratkaisu löytyä planeettavaihteista. Lisäbonuksena voi tulla vielä säästöjä energiakuluissa.

Nämä mahdollisuudet perustuvat planeettavaihteen rakenteeseen. Perinteisissä lieriövaihteissa kaikki hammaspyörät ovat ainoastaan kiinteän rungon suhteen kiertyviä ja kiertymisakselit kiinteitä. Planeettavaihteessa esiintyy myös sellaisia pyöriä, jotka pyöriessään oman akselinsa ympäri kiertävät samalla keskusakselin ympäri

 Planeettavaihteen rakenne

Planeettavaihde koostuu lieriöhammaspyöristä, jossa pääosat ovat keskus- eli aurinkopyörä, planeettapyörät ja ulkokehä. Planeettapyöriä yhdistää kannatin.

Planeettavaihteen rakenne tuo monia etuja

Planeettavaihteissa momentti jakautuu useamman hammaspyörän kosketuspinnan kautta, jolloin kuhunkin hampaaseen kohdistuu pienempi rasitus. Tällöin saadaan aikaa suurempi välityssuhde fyysisesti pienellä vaihteella. Verrattuna tavalliseen alennusvaihteeseen, voidaan samaan käyttöön valita pienempikokoinen vaihde ja käyttö mahtuu pienempään tilaan.

Planeetta on hankintahinnaltaan edullinen vaihtoehto varsinkin suurilla välityksillä. Lisäksi planeettavaihderatkaisujen käyttöikä on pidempi verrattuna tavallisella vaihteella toteutettuihin ratkaisuihin.

Edut

  • Hyvä kuormitettavuus
  • Pieni koko
  • Hyvä hyötysuhde (noin 95 % riippuen välityssuhteesta)
  • Hyvä varusteltavuus
  • Edullinen hankintahinta
  • Pitkä käyttöikä

Planeettavaihdevalikoima

VEM motors Finlandin toimittamat planeettavaihteet tulevat italialaiselta Reggiana Riduttorilta, joka valmistaa sekä planeettavaihteita että raskaisiin käyttöihin tarkoitettuja teollisuusvaihteita.

Reggiana Riduttori -planeettavaihteet

  • suuri välityssuhde pienikokoisesta vaihteesta (yleisesti sovellettavissa planeettoihin)
  • erilaiset toisioakselit ja lisävarusteet kysyttäessä
  • välitykset jopa 1:2495 asti, riippuen vaihteen koosta
  • toisiomomentit 560 kNm asti

Reggiana Riduttori -planeettavaihdesovelluksia





Reggiana Riduttori planeettavaihde kääntövaihteena

Reggiana Riduttori liukuhihna

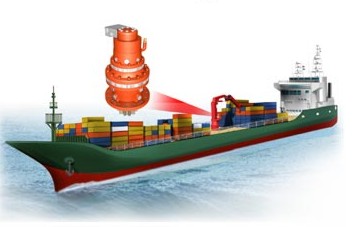

    • Planeettavaihdemoottori rahtilaivan huoltonosturin kääntövaihteena. Pystyasennuksessa vaihdemoottori on helppo suojata merivedeltä. Suuri välitys (715,39 / 1), pieni fyysinen koko. Perinteinen kartiovaihde ei olisi mahtunut vaadittuun tilaan.
 Liukuhihna

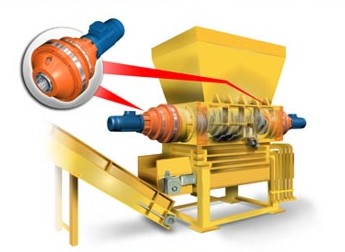

 Reggiana Riduttori murskain

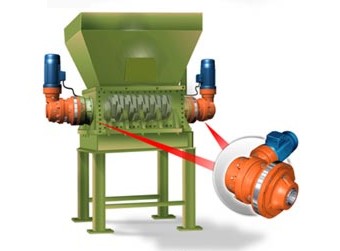

 Sekoitin  Murskain

 Reggiana Riduttori nosturi

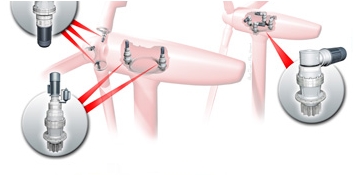

 Reggiana Riduttori tuulivoimala

 Nosturi

 Tuulivoimala



 Reggiana Riduttori -lieriövaihde hyvä vaihtoehto raskaisiin vaihdekäyttöihin



Reggiana Riduttori -teollisuusvaihteet raskaisiin käyttöihin





  • P-lieriövaihteet
  • RH ja RV -lieriökartiovaihteet
  • erilaiset toisioakselit ja lisävarusteet tarpeen mukaan
  • välitykset jopa 1:500 asti riippuen vaihteen koosta
  • toisiomomentit 670 kNm asti

Reggiana Riduttori kartiovaihde teollisuusvaihde

2000 kiloa elämäniloa, RH-kartiovaihde lähdössä asiakkaalle. Sovelluksessa muutettu linja hydraulisesta sähköiseksi, tuloksena merkittävää energiansäästöä.

Lisätiedot:

Timo Kilpinen
Puh. 0207 613 754
