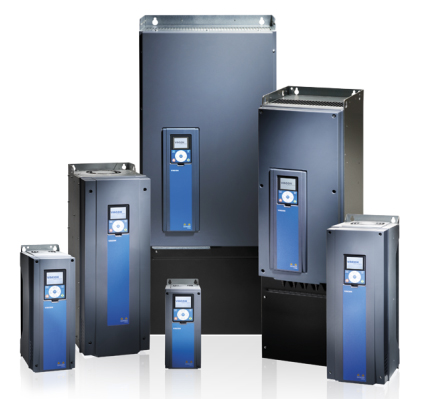

Vacon 100 on uusi NXS


31.10.2012


Vaconin uusi 100-sarja tulee vähitellen korvaamaan NXS-laitteet. Vaihto Vacon NXS:stä Vacon 100seen on helppoa, sillä laitteet ovat mittojen puolesta yhtenevät ja niiden asennusrei´ät ovat samoilla kohdin. Lisäksi liittimien merkintä ja numerointi on säilytetty uudessa sarjassa samana kuin perinteisessä NX-sarjassa. Uusia ominaisuuksiakin löytyy, mm. uusi nopea parametrirakenne, joka tehostaa Vacon NXS:stä tuttua sovelluspohjaista lähestymistapaa.

Vacon 100 taajuusmuuttajan uusia ominaisuuksia

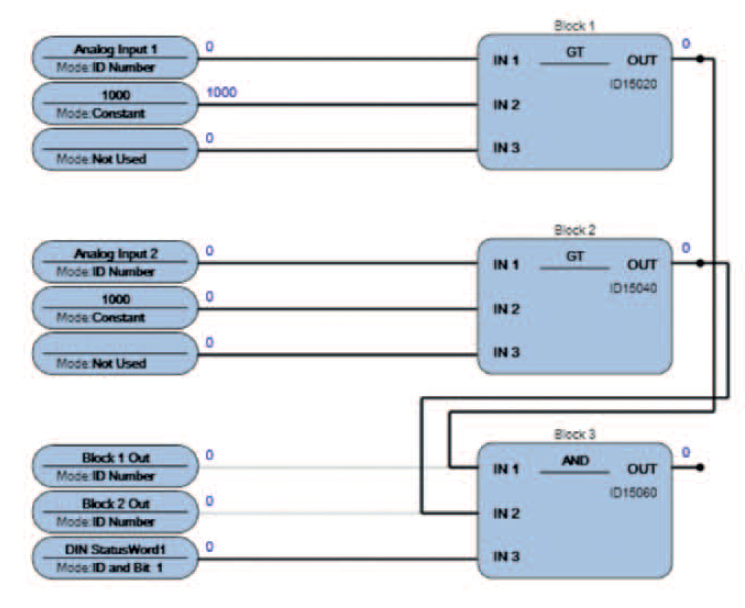

Drive Customizer

  • Laajentaa ja sovittaa yhteen käytön toiminnallisuutta käyttämällä toimintolohkoja
  • Lukee I/O signaaleja ja yhdistää tietoja uusien toimintojen kanssa
  • Skaalaa ja suodattaa signaaleja ja tietoa
  • Lisää aikaviiveitä ohjauskäskyihin tai lähtösignaaleihin
  • Käytettävissä runsaasti erilaisia toimintolohkoja

Ohjelmointikieli FBD (Function Block Diagram) on graafinen, Vacon Liveen integroitu ohjelmointityökalu.



  • ohjelma asetettu toimimaan 10 ms välein
  • signaaliarvojen virheet voi korjata online
  • lohkon lähtösignaali voidaan ohjata toisen lohkon tuloihin
  • lohkojen konfiguraatio voidaan tulostaa Vacon Live -ohjelmalla

Safe torque STO

Sovelluksiin, joissa on vaara jäädä laitteen alle tai väliin puristuksiin, voidaan käyttää laitteeseen integroitua ’Safe Torque Off’ turvallisuustoimintoa. STO estää taajuusmuuttajaa saamasta momenttia moottorin akselilta ja katkaisee sähkönsyötön moottorille. Moottori pysähtyy vapaasti pyörien. STO-turvallisuustoiminnon käyttäminen vaatii optiokortin OPT-BJ  korttipaikkaan E.

TÜF Rheinlandin sertifioima STO-turvatoiminto on seuraavien standardien mukainen:

  • EN 61800-5-2 Safe Torque Off (STO) SIL3
  • EN ISO 13849-1 PL”e” Category 3
  • EN 62061: SILCL3
  • IEC 61508: SIL3

Toiminto vastaa myös hallitsematonta pysäytystä EN60204-1 mukaisesti, pysäytyskategoria 0.

Safe Stop 1 (SS1)

  • Optiokortti OPT-BJ + ulkoinen turvarele
  • SS1-turvatoiminto on toteutettu käyttöjen turvallisuusstandardin EN61800-5-2 tyyppi C:n mukaan: ”PDS(SR) käynnistää moottorin jarrutuksen ja STO-toiminnon tietyn sovelluskohtaisen ajallisen viiveen kuluttua”
  • SS1-turvatoiminto on seuraavien standardien mukainen:
    • EN 61800-5-2 Safe Stop 1 (SS1) SIL2
    • EN ISO 13849-1 PL”d” Category 3
    • EN 62061: SILCL2
    • IEC 61508: SIL2
  • Toiminto vastaa myös hallittua pysäytystä stop cat. 1, EN 60204-1 mukaisesti.



Ylikuumenemissuojaus ATEX-tiloihin

  • Moottorin termistorin ATEXin mukainen ylikuumenemissuojaus
  • Termistorin laukaisutoiminto on VTT:n sertifioima ATEX direktiivin 94/9/EC mukaan
  • Hyväksytty ryhmä II kategoria (2) G ja D.
    • G = tila, jossa on mahdollisesti räjähtävää kaasua, höyryä, sumua tai näiden sekoituksia
    • D = tila, jossa syttyvää pölyä
  • Voidaan käyttää lämpötilan ylittämisen ilmaisevana laukaisulaitteena moottoreille, joita käytetään räjähdysvaarallisissa EX-tiloissa.
